居住空间改造-网络空间

介绍

为了满足我自身的需求，搭建了一套相对高速(内网2.5G)、功能齐全(NAS、远程访问)的网络环境。

这篇记录我自己的网络配置，以及未来的建设展望。

总览

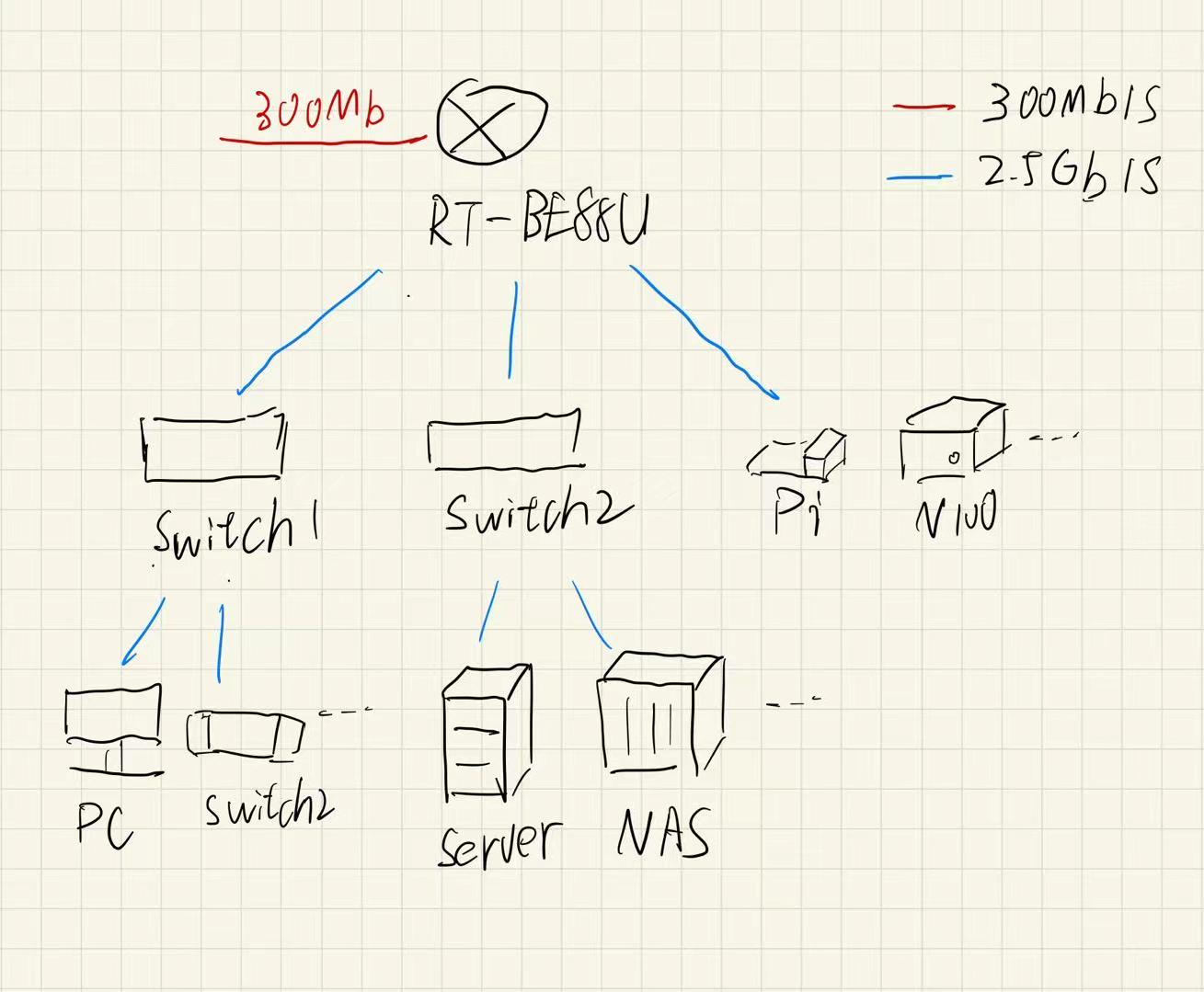

拓扑图如下,入户300M移动宽带，连入RT-BE88U路由器，使用两个2.5G交换机(一个卧室一个客厅)连接所有设备。布局见 居住空间改造-物理空间

网络拓扑图
网络拓扑图

细节

网络布局

局域网IP分配方式为 192.168.50.1 ~ 192.168.50.99 为静态ip, 192.168.50.100 ~ 192.168.50.255 为动态ip. 静态分配表：

网段用途
192.168.50.1路由器
192.168.50.2N100 旁路由
192.168.50.3~19家用设备
192.168.50.20~99物联网设备(智能灯、开关等)

硬件层

路由器：华硕RT-BE88U路由器

旁路由：N100 + 8GB + 128GB

PC：9800x3d + 24GB * 2 DDR5 + 7900XT (win11)

Server：5950x + 64GB DDR4 + 7900xtx(linux)

NAS: 绿联DH4300Plus 4TB

需求高速wifi设备:

  1. Quest3

  2. Macbook Air M3

物联网控制:

  1. 米家智能蓝牙网关

  2. 树莓派5(1): (home assistant os)

  3. 树莓派5(2): (linux) 带触摸屏 用来控制家电 见自制监控副屏

软件层

局域网服务：

  1. Homeassistant
  2. NAS
  3. Guacamole(用于远程VNC/RDP/SSH)

使用阿里云vps frp反向代理实现公网访问

小结

当前网络可以满足我的日常需求，基本都拉满了

未来展望

  1. 继续提高内网速度、NAS考虑固态盘
  2. 构建24h运行的本地ai用于接入homeassistant
../
